Упрощенная схема стабилизатора

В упрощенном виде схема линейного стабилизатора напряжения приведена на рис. 1. Схема состоит из операционного усилителя, включенного по схеме неинвертирующего усилителя с отрицательной обратной связью по напряжению и выполняющего роль усилителя ошибки. Выходной ток ОУ управляет регулирующим транзистором VТ1, включенным по схеме эмиттерного повторителя. Питание операционного усилителя осуществляется однополярным положительным напряжением. Это накладывает ограничения на допустимый диапазон входных и выходных сигналов, которые должны быть только положительными.

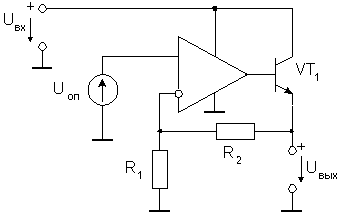

Рис. 1. Схема линейного стабилизатора наряжения

Для схем источников питания такое ограничение не играет роли, поэтому от использования отрицательного напряжения питания можно отказаться. Еще одно преимущество подобной схемы состоит в том, что положительное напряжение питания операционного усилителя можно удвоить, не опасаясь превысить его предельно допустимые параметры. Таким образом, стандартные операционные усилители можно использовать в схемах стабилизаторов со входным напряжением до 30 В. Хотя операционный усилитель питается от нестабилизированного входного напряжения U_вх, благодаря глубокой отрицательной обратной связи, влияние этого фактора на стабильность выходного напряжения невелико.
