Формат 11: Косвенная загрузка/хранение с помощью регистра SP

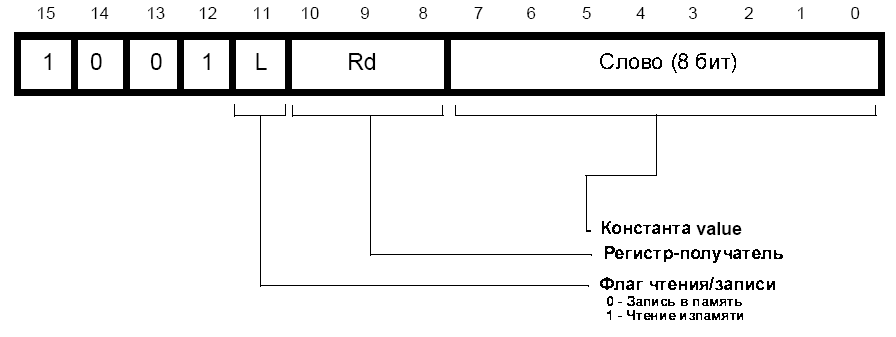

Рис. 49. Формат 11

Действие

Команды этой группы выполняют косвенную хранение/загрузку регистра общего назначения Rd через регистр SP со смещением, заданным в виде непосредственного значения без знака. Синтаксис этих команд в ассемблере приведен в таблице 22.

Табл. 22. Команды относительного чтения/записи регистра SP

Примечание: Смещение, заданное в #Imm - это полный 10-битный адрес, у которого биты 1 и 0 должны быть равны нулю (выравнивание по границе целого слова). При этом ассемблер при формировании команды фактически выполнить деление на 4 (#Imm >> 2), чтобы получить верное значение поля 8-битного смещения.

Число машинных тактов при выполнении команд

Все команды этого формата эквивалентны командам в режиме ARM согласно таблице 22. Число машинных тактов выполнения этой команды в режиме THUMB идентично с числом тактов выполнения ее в режиме ARM. Примечание: для более подробной информации см. соответствующую главу.

Примеры

STR R4, [SP,#492]     ; Сохранить содержимое R4 по адресу SP+492 (R13+492)
                      ; Примечание: в код команды будет помещено число 123.

---

---
