Формат 16: Переход по условию

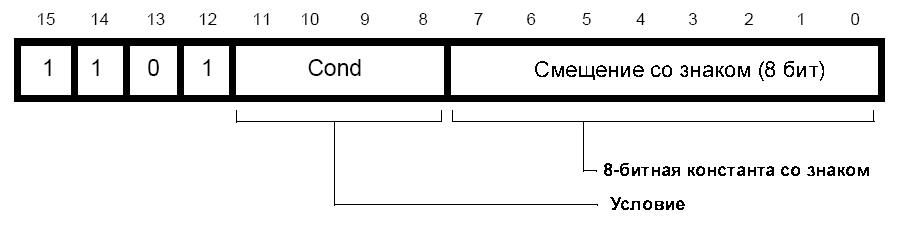

Рис. 54. Формат 16

Действие

Команды этой группы выполняют условный переход в зависимости от состояния флагов регистра CPSR. Синтаксис этих команд в ассемблере приведен в таблице 27.

Табл. 27. Команды условного перехода

Примечания: Смещение, заданное в командах этого формата, является 9-битным адресом с дополнением до двух (со знаком), поэтому должен быть выровнен по границе одного полуслова (т.е. бит 0 должен быть равен нулю). При этом ассемблер при формировании команды фактически выполнить деление на 2 (#Imm >> 1), чтобы получить верное значение поля 8-битного смещения со знаком.

Команда с кодом условия Cond = 1110 - неопределенная команда, поэтому не должна использоваться. Команда с кодом условия Cond = 1111 фактически является командой программного прерывания SWI (см. формат 17).

Число машинных тактов при выполнении команд

Все команды этого формата эквивалентны командам в режиме ARM согласно таблице 27. Число машинных тактов выполнения этой команды в режиме THUMB идентично с числом тактов выполнения ее в режиме ARM. Примечание: для более подробной информации см. соответствующую главу.

Примеры

       CMP R0, #45   ; Перейти к "over", если R0 > 45.
       BGT over      ; Примечание: фактически в код команды будет занесено смещение
       ...           ; содержащее число полуслов до метки "over"
       ...
       ...
over   ...           ; Адрес метки должен быть выровнен по границе одного полуслова.

---

---
