Преобразователь отрицательного сопротивленияИногда возникает необходимость использования отрицательного сопротивления или источника напряжения с отрицательным сопротивлением. По определению сопротивление R=+U/I, где направление тока и напряжения совпадают. Если же в двухполюснике направления протекающего тока и приложенного напряжения не совпадают, отношение U/I будет отрицательным. Говорят, что такой двухполюсник обладает отрицательным сопротивлением. Отрицательные сопротивления могут быть получены только с применением активных схем, которые называют преобразователями отрицательного сопротивления (ПОС). Схема ПОС на операционном усилителе приведена на рис. 12. Выходное напряжение идеального ОУ определяется как Uвых = U2 +I2R. Входной ток усилителя равен I1 = (U1 – Uвых)/R. На входах идеального операционного усилителя напряжения равны, т.е. U1=U2, поэтому I2 = –I1. Отсюда следует, что U1/I1 = –R2. При выводе этих соотношений предполагалось, что схема находится в устойчивом состоянии. Однако, поскольку операционный усилитель охвачен одновременно положительной и отрицательной обратными связями, следует принять меры, чтобы выполнялись условия устойчивости. Физический смысл условий устойчивости для схемы ПОС с идеальным ОУ при резистивных обратных связях заключается в том, что глубина положительной обратной связи должна быть меньше, чем отрицательной. Для схемы на рис. 12 это означает, что сопротивление источника входного сигнала Rи должно быть меньше R2.
Рис. 12. Схема преобразователя отрицательного сопротивления Примером практического применения преобразователя отрицательного сопротивления является схема неинвертирующего интегратора (рис. 13). На рис. 13а приведена эквивалентная схема интегратора в виде интегрирующей RС-цепочки, содержащей резистор с отрицательным сопротивлением.

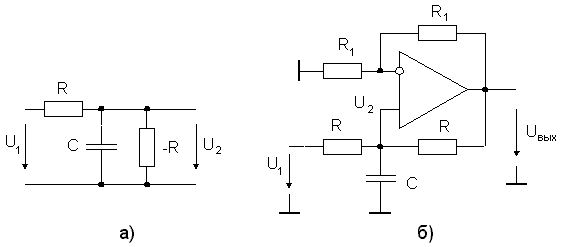

Рис. 13. Схема неинвертирующего интегратора Операторная передаточная функция этой цепи, определяемая как отношение изображений по Лапласу выходного и входного напряжений представляет собой соотношение:
т.е. с точностью до знака совпадает с передаточной функцией интегратора (2). Роль резистора с отрицательным сопротивлением выполняет ПОС (рис. 13б). С учетом коэффициента передачи неинвертирующего усилителя для этой схемы имеем:
