Схема суммирования

Для суммирования нескольких напряжений можно применить операционный усилитель в инвертирующем включении. Входные напряжения через добавочные резисторы подаются на инвертирующий вход усилителя (рис. 1). Поскольку эта точка является виртуальным нулем, то на основании 1-го закона Кирхгофа при нулевых входных токах идеального ОУ получим следующее соотношение для выходного напряжения схемы:

U_вых / R_S = -(U₁/R₁ + U₂/R₂ + ... + U_n/R_n).

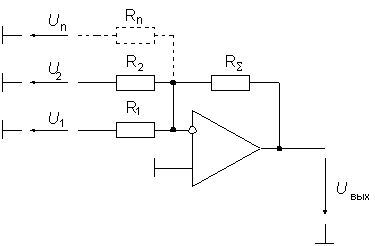

Рис. 1. Схема инвертирующего сумматора

---

---
