Монолитные программируемые в условиях эксплуатации приборы системного уровня (FPSLIC - Field-Programmable System-Level IC) семейства AT94 фирмы Atmel

FPSLIC фирмы Atmel объединяют на одном кристалле фиксированную и программируемую логику - в едином, программируемом в процессе эксплуатации, приборе впервые объединены все компоненты типовой системы, что открывает перед разработчиками возможность создания на одном кристалле законченных автономных систем. К достоинствам такого решения перед дискретными и другими программируемыми решениями относят: сокращение площади печатных плат до 70%, снижение потребления до 50%, улучшение рабочих характеристик до 50% и существенное сокращение сроков разработки.

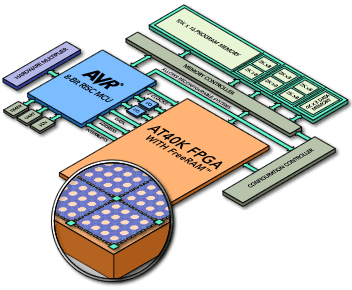

Приборы FPSLIC содержат до 40000 вентилей FPGA семейства AT40K, объединенных с 8-разрядным ядром RISC процессора AVR и большим количеством стандартной микроконтроллерной периферии, такой как UART, SPI, таймеры/счетчики и аппаратные перемножители. Кроме того, на кристалле размещены 36 Кбайт SRAM памяти программ/данных.

Приборы FPSLIC способны реконфигурировать свои FPGA в процессе запуска системы. Так системы, для которых необходимо использовать несколько стандартов, могут сохранять конфигурацию каждого стандарта в ROM и загружать их в реальном масштабе времени. Примером служат мобильные телефоны, которые могут быть перестроены с W-CDMA на GSM стандарты, в процессе перемещения от страны к стране.

FPSLIC семейства AT94 поддерживаются полным набором средств проектирования System Designer, включая средства совместной верификации кодов процессора, аппаратной FPGA и программных средств AVR. В программные средства входит симулятор команд для AVR и HDL симулятор схемотехники FPGA. Весьма важным достоинством средств System Designer является возможность совместной верификации (Co-verification) позволяющая разработчикам в процессе разработки одновременно симулировать программные и аппаратные средства способные работать совместно еще до разработки реальных аппаратных средств.

Стоимость комплекта SystemDesigner, работающего на платформах Windows® 95/98/200/NT, с годовой подпиской составляет $995.

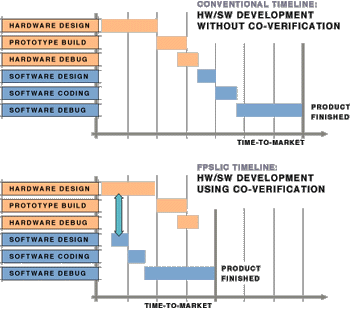

Совместная верификация, как это видно на рисунке, позволяет существенно упростить разработку системы, избежать этапов итераций в разработке и, соответственно, сократить время разработки системы.

Основные характеристики FPSLIC семейства AT94:

• SRAM FPGA семейства AT40K со встроенными высокопроизводительным ядром RISC AVR® и SRAM команд и данных
• От 10000 до 40000 вентилей SRAM FPGA, семейства AT40K с FreeRAM ™
  • от 4,6К до 18,4К распределенной одно-/двухпортовой FPGA пользовательской SRAM
  • высокопроизводительная ячейка ядра FPGA, оптимизированная под DSP
  • внутрисистемное динамическое реконфигурирование FPGA
• Встроенное ядро микроконтроллера AVR, поддерживающее схемотехнику Cache Logic ®
  • очень малое потребление в статических и динамических режимах, идеальное для портативных и батарейных применений
• Расширенная RISC архитектура AVR
  • свыше 120 мощных команд - большинство одноцикловых
  • высокопроизводительный аппаратный перемножитель для DSP-ориентированных систем
  • производительность свыше 30 MIPS
  • ориентированная под "C" коды архитектура с 32 встроенными регистрами общего назначения
  • энергосберегающие режимы Idle, Power-save и Power-down
• 36 Кбайт SRAM программ и данных с динамическим распределением
  • до 16Кx16 SRAM программ с быстродействием в 15 нс
  • до 16Кx8 SRAM данных с быстродействием в 15 нс
• Встроенная фиксированная AVR периферия
  • стандартный двухпроводный интерфейс
  • два программируемых последовательных UART
  • два 8-разрядных таймера/счетчика с отдельным предварительным делителем и PWM
  • один 16-разрядный таймер/счетчик с отдельным предварительным делителем, режимами захвата и сравнения, и со сдвоенным 8-, 9- или 10-разрядным PWM
• Поддержка организации в FPGA заказной периферии
  • управление AVR периферией - 16 декодируемых линий адресов прямого обращения к FPGA
  • библиотека FPGA макросов заказной периферии
• 16 внутренних прерываний AVR, формируемых FPGA
• До 4 внешних прерываний AVR
• 8 глобальных тактовых сигналов для FPGA
  • два тактовых сигнала FPGA, формируемых логикой AVR
  • обращение FPGA к глобальному тактовому сигналу, формируемому ядром FPGA
• Большое количество схем генераторов
  • программируемый сторожевой таймер со встроенным собственным генератором
  • генератор внутренней синхронизации AVR
  • программный выбор тактовой частоты
  • генератор для обеспечения работы таймеров/счетчиков в реальном масштабе времени
• Напряжение питания от 3,0 до 3,6 В
• Совместимые с напряжением 3,3 В и PCI тактовой частотой 33 МГц FPGA I/O
  • высокопроизводительные структуры I/O с втекающим/вытекающим током 24 мА
  • индивидуальное программирование всех FPGA I/O
• Совместимость по выводам с FPGA фирмы Atmel серии AT40K
• CMOS технология с топологическими нормами 0,35 мкм и пятью уровнями металлизации
• Комплект современных средств проектирования, включающий Co-verification, устанавливаемый на PC

Краткое описание

Приборы, входящие в серию AT94K (семейство приборов FPSLIC) и представленные в Табл. 1, являются комбинацией популярных SRAM FPGA фирмы Atmel серии AT40K и высокопроизводительных 8-разрядных RISC микроконтроллеров AVR со стандартной периферией. Монолитные приборы, изготовленные по CMOS технологии с топологическими нормами 0,35 мкм и пятью уровнями металлизации, располагают большим объемом SRAM памяти программ и данных а также логикой и другими средствами управления приборами.

Ядро FPGA серии AT40K, полностью совместимое с PCI 3,3 В, является SRAM FPGA с распределенной синхронно/асинхронной, двух-/однопортовой SRAM с быстродействием 10 нс, 8 глобальными тактовыми сигналами, возможностью организации логики кэш (Cache Logic), частично или полностью реконфигурируемой без потери данных, и содержит от 10000 до 40000 используемых вентилей.

Таблица 1. Приборы серии AT94K

Встроенное ядро AVR, за счет выполнения мощных команд за один тактовый цикл, обеспечивает производительность в 1 MIPS/МГц, позволяя разработчикам оптимизировать потребление варьируя рабочую частоту.

В основе ядра AVR совершенная RISC архитектура, сочетающая богатую систему команд с 32 рабочими регистрами общего назначения. Все 32 регистра соединены непосредственно с арифметико-логическим устройством (ALU), обеспечивая обращение к двум независимым регистрам одной командой, выполняемой за один тактовый цикл. В итоге архитектура обеспечивает высокую эффективность выполнения кодов, обеспечивающую, в свою очередь, на порядок большую производительность чем обычные CISC микроконтроллеры при той же тактовой частоте. И SRAM конфигурирования FPGA и SRAM кодов команд AVR могут быть автоматически загружены при подаче питания на систему с использованием внутрисистемно программируемых EEPROM конфигурирования серии AT17 фирмы Atmel.

Под FPSLIC архитектуру разработаны совершенные средства проектирования "System Designer", позволяющие сократить время вывода конечной продукции на рынок за счет интеграции разработки и отладки программных средств микроконтроллера с разработкой схемы и маршрутизации FPGA и совместной верификацией полной системы едиными, простыми в применении средствами проектирования.
