ATmega8515, ATmega8515L

8-разрядный микроконтроллер с внутрисхемно программируемой флэш-памятью емкостью 8 кбайт

Документация:

		165 Kb Engl Краткое описание микросхемы ATmega8515
		3268 Kb Engl Полное описание микросхемы ATmega8515
		Rus Система команд и архитектура
		Програмное обеспечение
		Инструментальные средства для 8-разрядных AVR-микроконтроллеров

Отличительные особенности:

• Высокоэффективный, экономичный 8-разрядный AVR микроконтроллер
• RISC архитектура
      - Мощная система команд с 130 инструкциями, большинство из которых выполняются за один машинный цикл
      - 32 восьмиразрядных рабочих регистров общего назначения
      - Полностью статическое функционирование
      - Производительность до 16 млн. оп./ сек. при задающей частоте 16 МГц
      - Встроенное умножение за 2 цикла
• Энергонезависимые память программ и данных
      - 8 кбайт внутрисхемно программируемой флэш-памяти с возможностью самозаписи Долговечность: 10,000 циклов «запись-стирание»
      - Возможность создания сектора предварительной загрузки с раздельными битами защиты Возможность внутрисхемного программирования программой во встроенном секторе начальной загрузки Возможность считывания во время записи
      - 512 байт ЭППЗУ (EEPROM) Долговечность: 100,000 циклов «запись-стирание»
      - 512 байт внутреннего статического ОЗУ
      - Возможность организации внешней области памяти размером до 64 кбайт
      - Программирование битов защиты программного обеспечения
• Периферийные устройства
      - Один 8-разрядный таймер-счетчик с отдельным предделителем и режимом компаратора
      - Один 16-разрядный таймер-счетчик с отдельным предделителем, режимом компаратора и режимом захвата фронтов
      - Три канала ШИМ (широтно-импульсная модуляция)
      - Программируемый последовательный УСАПП (устройство синхронной или асинхронной приемопередачи)
      - Последовательный интерфейс SPI с режимами главный и подчиненный
      - Программируемый сторожевой таймер с отдельным встроенным генератором
      - Встроенный аналоговый компаратор
• Специальные функции микроконтроллера
      - Сброс при подаче питания и программируемый супервизор питания
      - Встроенный калиброванный RC-генератор
      - Внутренние и внешние источники запросов на прерывание
      - Три режима управления энергопотреблением: холостой ход (Idle), пониженное потребление (Power-down) и дежурный (Standby)
• Ввод-вывод и корпуса
      - 35 программируемых линий ввода-вывода
      - 40-выв. PDIP, 44-выв. TQFP, 44-выв. PLCC и 44-выв. MLF
• Напряжение питания
      - 2.7 - 5.5В для ATmega8515L
      - 4.5 - 5.5В дляATmega8515
• Рабочая частота
      - 0 - 8 МГц для ATmega8515L
      - 0 - 16 МГц для ATmega8515

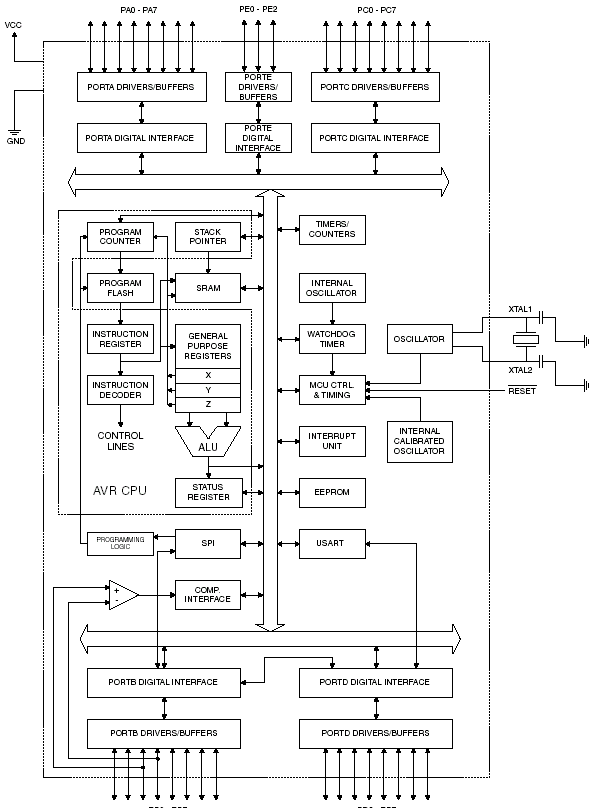

Блок- схема ATmega8515:

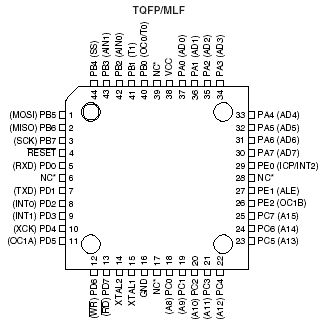

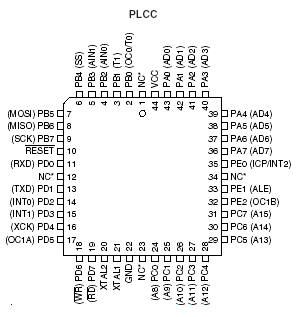

Расположение выводов ATmega8515:

Общее описание:

ATmega8515 – экономичный 8-разрядный микроконтроллер, основанный на усиленной AVR RISC архитектуре. ATmega8515 обеспечивает производительность 1 млн. оп. в сек на 1 МГц синхронизации за счет выполнения большинства инструкций за один машинный цикл и позволяет оптимизировать потребление энергии за счет изменения частоты синхронизации.

AVR ядро объединяет богатый набор инструкций с 32 рабочими регистрами общего назначения. Все 32 регистра непосредственно подключены к АЛУ (арифметико-логическое устройство), что позволяет указывать два регистра в одной инструкции и выполнить ее за один цикл. Данная архитектура обладает большей эффективностью кода и в 10 раз большей производительностью по сравнению с CISC микроконтроллерами.

ATmega8515 обладает следующими возможностями: 8 кбайт внутрисхемно программируемой флэш-памяти с возможностью чтения во время записи, 512 байт ЭППЗУ, 512 байт статического ОЗУ, внешний интерфейс памяти, 35 линий ввода-вывода, 32 рабочих регистров общего назначения, два универсальных таймера-счетчика с режимами компаратора, внутренние и внешние запросы на прерывание, последовательный программируемый УСАПП, программируемый сторожевой таймер с внутренним генератором, последовательный порт SPI и три программно настраиваемых режима управления энергопотреблением. Режим холостого хода (Idle) останавливает ЦПУ, но оставляет в работе статическое ОЗУ, таймеры-счетчики, порт SPI и систему прерываний. Режим пониженного потребления (Power-down) сохраняет содержимое регистров, но останавливает генератор, выключает все встроенные функции до появления следующего запроса на прерывание или аппаратного сброса. В дежурном режиме (Standby) генератор на кварцевом резонаторе запущен, а остальная часть отключена. Данный режим позволяет реализовать быстрый запуск в комбинации с малым потреблением.

Устройство выпускается по разработанной Atmel технологии энергонезависимой памяти высокой емкости. Встроенная ISP флэш-память может внутрисхемно перепрограммироваться через последовательный интерфейс SPI, обычным программатором энергонезависимой памяти или запущенной программой в секторе начальной загрузки AVR ядра. Программа в секторе начальной загрузки может использовать любой интерфейс для записи программы. Программа в секторе начальной загрузки выполняется даже при обновлении флэш-памяти приложения, обеспечивая действительную возможность чтения во время записи. За счет комбинирования 8-разрядного RISC ЦПУ с внутрисхемно самопрограммируемой флэш-памятью на одном кристалле, позволило ATmega8515 быть мощным микроконтроллером, обеспечивающего высокую универсальность и обладающего низкой стоимостью, что делает его применение идеальным для построения встроенных систем управления.

ATmega8515 поддерживается полным набором инструментальных и программных средств для разработки приложений, в т.ч.: Cи-компиляторы, макроассемблеры, программные отладчики/симуляторы, внутрисхемные эмуляторы, оценочные наборы.
