HMS30C7202

Высокоинтегрированный 32- разрядный микроконтроллер с 8 КБ кэш-памяти

Отличительные особенности:

• 32-разрядное полностью статическое КМОП RISC ядро ARM720T, работающее на частоте до 70 МГц
• 8 КБ объединенной кэш- памяти команд/данных
• Модуль управления памятью
• Поддержка ОС Little Endian
• 2 КБ внутренней SRAM, использующейся в качестве буферной памяти
• Встроенные периферийные модули с индивидуальным отключением:
      – Многоканальный DMA
      – 4- канальный таймер со сторожевым таймером
      – Контроллер ПЗУ для обслуживания масочной, Flash, SRAM или SDRAM памяти
      – Модуль управления питанием
      – Контроллер ЖКИ для монохромных/цветных STN и TFT индикаторов
      – Часы реального времени для 32.768 кГц резонатора
      – Модуль связи в ИК диапазоне (Поддержка IrDA со скоростью до 4 Мбит/с)
      – 4 UART, совместимых с 16C550
      – Внешний интерфейс PS2 для обслуживания клавиатуры и манипулятора типа "мышь"
      – 2 интерфейса с ШИМ
      – Интерфейс управления матрицей клавиатуры 8х8
      – Порт ввода-вывода общего назначения (GPIO)
      – Интерфейс для MMC/SMC плат
      – 2 CAN контроллера - USB модуль (ведомый)
      – АЦП и интерфейсный модуль для обслуживания сенсорного экрана и входа звукового сигнала и отслеживания напряжения батареи питания
      – ЦАП и интерфейсный модуль (8- битный стерео выход звука)
      – 3 ФАПЧ
• Отладочный интерфейс JTAG
• Изготовлен по 0.25 микронной технологии
• 3.3 В напряжение питания портов ввода-вывода, 2.5 В напряжение питания внутренних модулей
• 256 контактные MQFP и FBGA корпус
• Низкое потребление

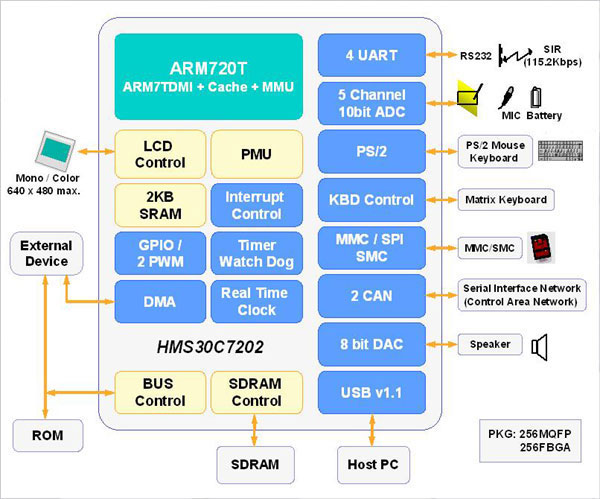

Структурная схема:

Общее описание:

HMS30C7202 - высокоинтегрированный микропроцессор для персональных PDA. Прибор содержит вычислительное ядро ARM720T и систему логических интерфейсов для обеспечения обмена данными с различными приборами. HMS30C7202 - многомодульное устройство, использующее для связи межу вычислительным ядром и внутренними модулями AMBA шину.

Прибор содержит контроллер ЖКИ с поддержкой DMA для работы с внешней SDRAM памятью, АЦП, Цап и ФАПЧ. Интеллектуальный контроллер прерываний и 2 КБ встроенной SRAM памяти обеспечивают эффективное обслуживание источников прерывания. Также HMS30C7202 поддерживает интерфейсы записи и воспроизведения речи и интерфейс сенсорных экранов. UART, USB, PS/2 и CAN модули обеспечивают обмен данными с внешними устройствами. HMS30C7202 идеален для применения в PDA и терминалах данных, работающих под управлением ОС Windows CE, выпускаемой корпорацией Microsoft. Кроме того, прибор может использоваться в интеллектуальных телефонах, устройствах обеспечения доступа к Internet, телематических системах и выносных компьютерах.

Документация:

		4201Kb Engl Описание микроконтроллера GMS30C7201
		Rus Архитектура и система команд

---

---
