DS2422
1-Wire регистратор данных и температуры с 8 КБ памятью
Отличительные особенности:
- Автоматическое пробуждение, измерение температуры и/или считывания данных из внешнего АЦП и сохранения их в 8 КБ памяти данных 8 или 16 битном формате
- Встроенный преобразователь температура-цифра с 8 (0.5°C) или 11 битной (0.0625°C) разрешающей способностью
- Период выборки данных от 1 с до 273 часов
- Программируемая задержка начала записи данных через определенный интервал времени или по достижении определенной температуры
- Программируемые верхние и нижние пороги аварийной сигнализации для температуры и данных
- Быстрый доступ к аварийному прибору при помощи функции условного поиска по 1-Wire
- 512 байт памяти общего назначения и 64 байта памяти калибровочных констант
- Двухуровневая защита с использованием пароля всех регистров памяти и настроек
- Уникальный 64 битный регистрационный номер
- Встроенный многоточечный контроллер, гарантирующий совместимость при работе в сети 1-Wire с другими приборами
- Однопроводный интерфейс, позволяющий вести обмен данными на скорости до 15.4 кбит/с в стандартном режиме и до 125 кбит/с в режиме Overdrive
- Рабочий температурный диапазон от -40°C до +85°C
- Однополярное питание от 2.8 до 3.6 В
- Низкое потребление (1.2 мкА в дежурном режиме и 350 мкА в рабочем режиме)
Области применения:
- Регистраторы температуры систем производства и хранения продуктов питанияв
- Системы регистрации высоких температур
- Регистрация данных о давлении, влажности, освещенности и напряжениях материалов
Структурная ссхема DS2422:

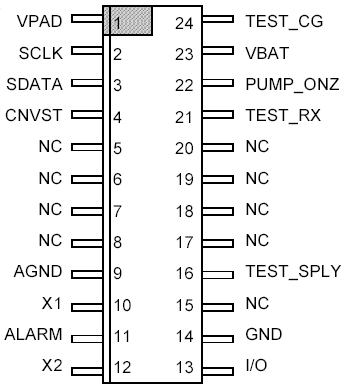

Расположение выводов DS2422:
Общее описание:
DS2422 - полнофункциональный однокристальный регистратор данных/температуры. Прибор содержит преобразователь температуры, часы реального времени (RTC), память данных, 1-Wire® интерфейс и последовательный интерфейс для считывания данных от АЦП и управления работой преобразователя напряжения. АЦП и преобразователь напряжения - внешние устройства, которые могут быть добавлены для обеспечения формирования необходимых системе данных. Без внешнего АЦП DS2422 регистрирует только температуру. DS2422 измеряет температуру и/или считывает данные из АЦП с устанавливаемой пользователем частотой. 8192 8- битных или 4096 16- битных регистров хранения данных могут заполняться с интервалом от 1 с до 273 часов.
