MAX6695, MAX6696

Цифровой преобразователь температуры двух удаленных и одного локального датчиков с последовательным SMBus интерфейсом

Отличительные особенности:

• Измерение температуры двух удаленных и одного локального датчика
• 11 - битное (0.125°C) разрешение
• Точность измерения температуры удаленного датчика в диапазоне от +60°C до +100°C не хуже ±1.5°C
• ACPI - совместимый
• Программируемые пороги сигнализации повышения/падения температуры
• Программируемая частота преобразования
• Три выхода аварийной сигнализации: nonALERT, nonOT1 и nonOT2
• SMBus/I²C- совместимый интерфейс

Области применения:

• Ноутбуки
• Настольные компьютеры
• Серверы
• Рабочие станции
• Испытательное и измерительное оборудование

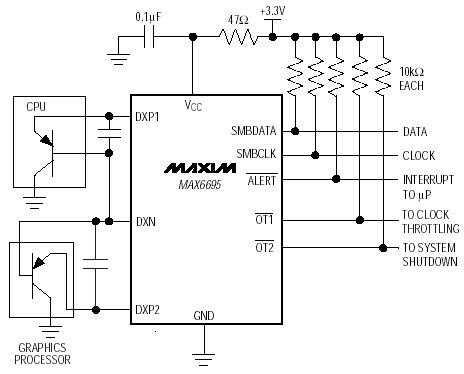

Типовая схема включения MAX6695/MAX6696:

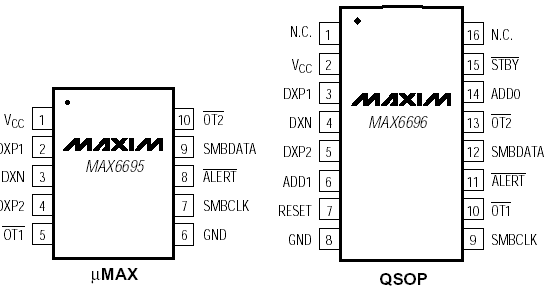

Расположение выводов MAX6695/MAX6696:

Общее описание:

MAX6695/MAX6696 - прецизионные измерители температуры двух удаленных и одного локального датчиков. Эти приборы измеряют температуру собственного кристалла и двух удаленных диодных датчиков, а результат измерения передают по двухпроводному цифровому интерфейсу. В качестве удаленного диодного датчика может использоваться обычный p-n переход "эмиттер-база" pnp транзистора, включенного по схеме с общим коллектором, расположенного в ЦП, FPGA, GPU или специализированной ИС.

Двухпроводный интерфейс по SMBus командам записи байта, считывания байта, передачи байта и приема байта позволяет передавать результаты измерения, а также устанавливать пороги срабатывания аварийной сигнализации и скорость преобразования. MAX6695/MAX6696 может работать автономно с программируемой скоростью преобразования. При частоте преобразования 2 Гц или меньше температура представлена в виде 10 битного числа (плюс знак), что соответствует разрешению по температуре 0.125°C. При частоте выполнения измерений 4 Гц выходные данные представлены в виде 7- битного числа (плюс знак), что соответствует разрешению 1°C. Также MAX6695/MAX6696 имеют функцию контроля времени ожидания SMBus шины, что позволяет повысить надежность системы.

Температура удаленных датчиков в диапазоне от +60°C до +100°C без предварительной калибровки измеряется с точностью ±1.5°C. MAX6695/MAX6696 способны измерять температуру в диапазоне от -40°C до +125°C. В дополнение к SMBus выходу nonALERT, MAX6695/MAX6696 имеют еще два выхода (nonOT1 и nonOT2), сигналы на которых принимают активный уровень при превышении температуры соответствующего датчика установленного порога. Выходы nonOT1 и nonOT2 обычно используются для управления работой вентиляторов и систем подачи топлива или для отключения системы.

MAX6695 имеет фиксированный SMBus адрес. MAX6696 возможность выбора одного из девяти SMBus адресов. MAX6695 доступен в 10 выводном µMAX корпусе, а MAX6696 - в 16 выводном QSOP корпусе. Оба прибора имеют рабочий температурный диапазон от -40°C до +125°C.

Документация:

192 Kb Engl Описание микросхемы

---

---
