Преобразователи логических уровней с двумя напряжениями питания
фирмы Texas Instruments

Очень часто встречается несогласованность уровней напряжения сигналов на портах ввода-вывода микропроцессоров и периферийных устройств вследствие того, что микропроцессоры имеют как правило низкое напряжение питания, а периферийные устройства - высокое напряжение питания. Новые преобразователи уровней с двумя напряжениями питания производства компании Texas Instruments (TI) позволяют реализовать интерфейс между устройствами, имеющими различные напряжения питания, обеспечивая целостность сигналов и не изменяя быстродействие интерфейса.

Характеристики:

  • Шины с полностью перестраиваемой конфигурацией: каждая шина питания VCC имеет допустимый диапазон напряжения от 1.2 В до 3.6 В (приборы семейства AVCxT) или от 1.65 В до 5.5 В (приборы семейства LVCxT)
  • Программируемая последовательность включения: первым может быть подано любое напряжение питания VCC (только для приборов семейства AVCxT и LVCxT)
  • Дежурный режим: когда одно из напряжений питания VCC отключено, то все линии портов ввода-вывода переходят в высокоомное состояние (только для приборов семейства AVCxT и LVCxT)

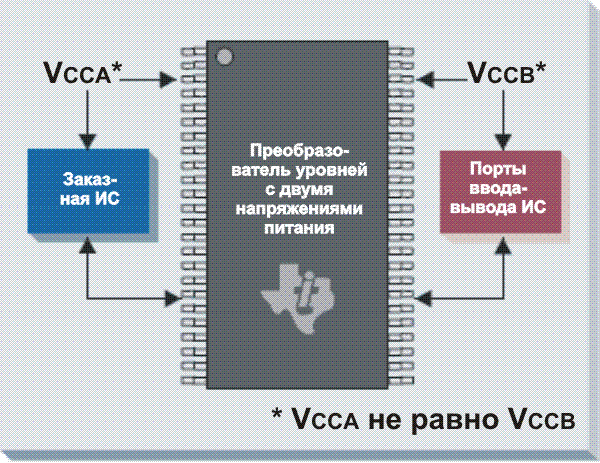

Типичная ситуация, в которой необходим преобразователь уровней компании TI
Рис. 1. Типичная ситуация, в которой необходим преобразователь уровней компании TI

Приборы доступны в компактных корпусах BGA и QFN
Рис. 2. Приборы доступны в компактных корпусах BGA и QFN

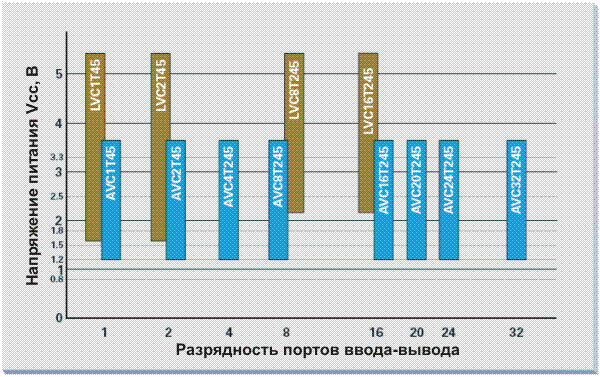

Расширенное семейство преобразователей уровня с двумя напряжениями питания

Расширенное семейство преобразователей уровня с двумя напряжениями питания

Схемы сдвига уровня с двумя напряжениями питания являются идеальным решением двунаправленных преобразователей уровня. Эти приборы имеют два отдельных напряжения питания VCC, по одному для каждого порта (VCCA и VCCB), что дает гибкость при работе их в приложениях со смешанными режимами. Эти приборы с двумя напряжениями питания позволяют осуществлять двунаправленное преобразование сигналов с уровнями напряжения в диапазоне от 1.2 В до 3.6 В и от 1.65 В до 5.5 В. Также преобразователи уровней компании TI имеют различную разрядность портов ввода-вывода.

Прибор Разряд-ность портов ввода-вывода Диапазон напряжения питания Vcc, В VCCA, В VCCB, B Наименьший корпус
VCCA VCCB 1.2 1.5 1.8 2.5 2.7 3.3 5 1.2 1.5 1.8 2.5 2.7 3.3 5
SN74AVC1T451 1 1.2 - 3.6 1.2 - 3.6 + + + + + +   + + + + + +   6- шариковый NanoStar™/ NanoFree™
SN74LVC1T45 1 1.65 - 5.5 1.65 - 5.5     + + + + +     + + + + + 6- шариковый NanoStar™/ NanoFree™
SN74AVC2T451 2 1.2 - 3.6 1.2 - 3.6 + + + + + +   + + + + + +   8- шариковый NanoStar™/ NanoFree™
SN74LVC2T45 2 1.65 - 5.5 1.65 - 5.5     + + + + +     + + + + + 8- шариковый NanoStar™/ NanoFree™
SN74AVC4T2451 4 1.2 - 3.6 1.2 - 3.6 + + + + + +   + + + + + +   16- контактный QFN
SN74AVC8T2451 8 1.2 - 3.6 1.2 - 3.6 + + + + + +   + + + + + +   24- контактный QFN
SN74LVC8T2451 8 1.65 - 5.5 1.65 - 5.5     + + + + +     + + + + + 24- контактный QFN
SN74LVCC3245A 8 2.3 - 3.6 3.0 - 5.5       + + +             + + 24- контактный TSSOP
SN74LVC4245A 8 4.5 - 5.5 2.7 - 3.6             +         + +   24- контактный TSSOP
SN74LVCC4245A 8 4.5 - 5.5 2.7 - 5.5             +         + + + 24- контактный TSSOP
SN74AVC16T2451 16 1.2 - 3.6 1.2 - 3.6 + + + + + +   + + + + + +   56- шариковый VFBGA
SN74AVCA1642451 16 1.4 - 3.6 1.4 - 3.6   + + + + +     + + + + +   56- шариковый VFBGA
SN74AVCB1642451 16 1.4 - 3.6 1.4 - 3.6   + + + + +     + + + + +   56- шариковый VFBGA
SN74LVC16T2451 16 1.65 - 5.5 1.65 - 5.5     + + + + +     + + + + + 56- шариковый VFBGA
SN74AVC20T2451 20 1.2 - 3.6 1.2 - 3.6 + + + + + +   + + + + + +   56- шариковый VFBGA
SN74AVC24T2451 24 1.2 - 3.6 1.2 - 3.6 + + + + + +   + + + + + +   83- шариковый LFBGA
SN74AVC32T2451 32 1.2 - 3.6 1.2 - 3.6 + + + + + +   + + + + + +   96- шариковый LFBGA
SN74AVCB3242451 32 1.4 - 3.6 1.4 - 3.6   + + + + +     + + + + +   96- шариковый LFBGA

1 - Доступна опция удержания шины.

Доступные корпуса

Доступные корпуса

Дополнительная информация:

  Статья "Выбор правильного преобразователя уровня"
