16.0 Информация по применению

16.1 Регулирование времени нарастания/спада в быстрых устройствах

Электрические спецификации портов I²C-устройств и линий шины даны в таблицах 3 и 4 раздела 15.0.

На рис. 35 и 36 показаны примеры выходных каскадов с управлением скорости нарастания для КМОП и биполярной технологий. Наклон заднего фронта определяется конденсатором Миллера (С1) и резистором R1. Типичные значения C1 и R1 показаны на рисунках. Широкий диапазон изменения времени заднего фронта Tof, укзанный в таблице 3 означает, что это время не критично. Емкостная нагрузка шины и внешний подтягивающий резистор только в небольшой степени влияют на время спада. Однако время нарастания Tr, указанное в таблице 4 в основном определяется нагрузкой шины и значением подтягивающего резистора.

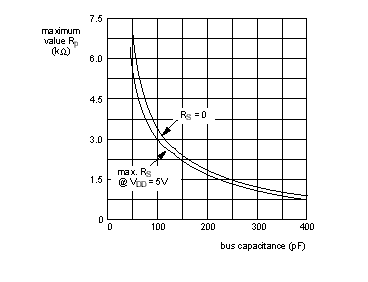

Рисунок 35. КМОП выходной каскад

Рисунок 36. Биполярный выходной каскад

1. К входной схеме
2. SDA или SCL линия шины

---

---
