DC/DC преобразователи с широким диапазоном входных напряжений фирмы ROHM

Обзор новых DC/DC преобразователей BP5220/BP5221/BP5222

DC/DC преобразователи (конверторы) с расширенным диапазоном входных напряжений незаменимы при разработке устройств, которые должны сохранять работоспособность при значительных отклонениях внешнего питающего напряжения от нормы. Как правило, такие устройства содержат микроконтроллеры и другие ИМС, критичные к качеству напряжения питания. Если потребляемый таким устройством ток составляет сотни миллиампер, то реализовать схему питания на линейных стабилизаторах в принципе невозможно. Конверторы BP5220 /BP5221 /BP5222 построены по схеме ключевого стабилизатора с широтно-импульсным регулированием и требуют минимального количества внешних элементов. – только входного и выходного сглаживающих конденсаторов.

Отличительные особенности

  • Диапазон входных напряжений 8…38 В
  • Высокий КПД - 85…90 процентов
  • Возможность выключения и включения по внешнему сигналу
  • Наличие точной подстройки выходного напряжения
  • Минимальное количество внешних элементов – в простейшем случае только входной и выходной сглаживающие
  • конденсаторы

Области применения

  • Промышленная автоматика
  • Охранные системы
  • Автоэлектроника
  • Измерительная техника
  • Бытовая техника

Электрические параметры различных моделей DC/DC конверторов приведены в табл. 1-3

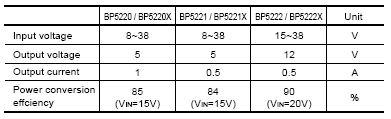

Таблица 1

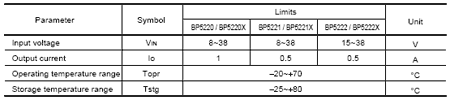

Таблица 2. Предельные электрические параметры

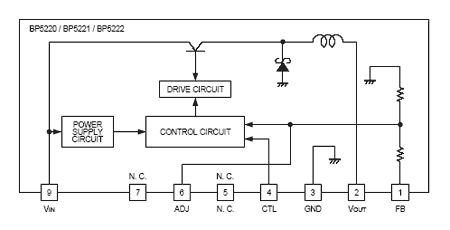

Структурная схема BP5220 /BP5221 /BP5222
Рис. 1. Структурная схема BP5220 /BP5221 /BP5222

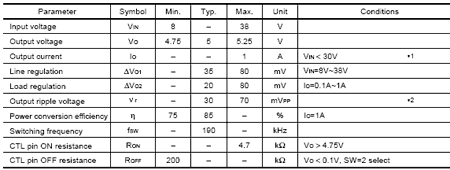

Таблица 3. Электрические характеристики на примере BP5220 /BP5221

Применение

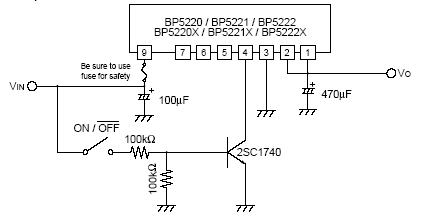

Схема включения с возможностью управления
Рис. 2. Схема включения с возможностью управления

Схемы включения с коррекцией выходного напряженияСхемы включения с коррекцией выходного напряжения
Рис. 3. Схемы включения с коррекцией выходного напряжения: a) С понижением выходного напряжения; б) С повышением выходного напряжения

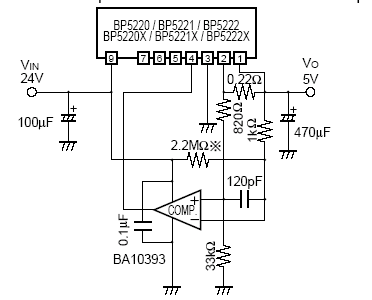

Преобразователь 24V – 5V со схемой защиты на компараторе
Рис. 4. Преобразователь 24V – 5V со схемой защиты на компараторе
