1-Wire-интерфейс

Ссылки по теме:

AVR318: Ведущий однопроводной интерфейс 1-Wire компании Dallas Реализия 1-проводного ведущего интерфейса с помощью микроконтроллера AVR

Однопроводная сеть с интерфейсом 1-Wire  может эффективно применяться в системах охранной сигнализации, контроля доступа, сбора и обработки данных, инвентаризации и других.

Используемый интерфейс

Обмен данными с iButton^TM производится через интерфейс 1-Wire^TM, также являющийся фирменной разработкой Dallas Semiconductor. Информация в этом интерфейсе передается по единственному проводнику, то есть шина данных – однопроводная. Питание iButton^TM получают из этого же проводника, заряжая внутренний конденсатор в моменты, когда на шине нет обмена данными. Скорость обмена достаточна для обеспечения передачи данных в момент касания контактного устройства.

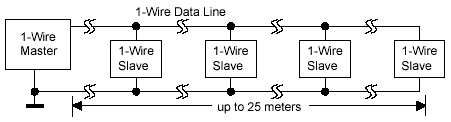

Протокол интерфейса 1-Wire обеспечивает возможность работы с множеством iButton, подключенных параллельно к линии данных. Команды интерфейса позволяют определить ID всех iButton, подключенных в данный момент к линии и затем работать с конкретным прибором, переведя остальные в режим ожидания. Управление линией данных и выдачу команд производит ведущее устройство, в качестве которого может использоваться любой микроконтроллер или персональный компьютер (ПК). Для обеспечения целостности данных используется вычисление контрольных кодов, а также аппаратный промежуточный буфер в ОЗУ iButton?. Данные сначала записываются в этот буфер, затем ведущий проверяет их правильность, и только после этого выдает команду ведомому устройству - скопировать их из буфера в основную память.

Для подключения iButton к персональному компьютеру фирмой Dallas Semiconductor выпускаются адаптеры, преобразующие сигналы стандартных портов компьютера (RS232, LPT и USB) в сигналы 1-Wire. Программные драйверы и комплект разработчика iButton TMEX SDK свободно доступны на сайте фирмы, посвященном iButton - www.ibutton.com
